在电子电路和电源贪图限制现金九游体育app平台，电流纹波是一个不成冷落的遑急因素。它不仅影响着电源的性能，还对通盘系统的默契性、可靠性以及干系建筑的使用寿命有着深切的影响。

了解电流纹波，并掌捏指责它的有用要领，关于保险电子建筑的平方驱动和升迁产物性量至关遑急。

一、电流纹波是什么？

电流纹波（Ripple Current）是指在电源系统中，由于多种因素甚而电流在其平均值隔邻坎坷波动的景象。在理思的直流电源供电场景下，电流理当保持恒定不变。但是，在骨子电路中，受各类因素干与，电流会产生波动，这种波动呈现出的形态即为纹波。

二、电流纹波对电源有什么影响？

在电力电子系统中，电流纹波由功率器件的周期性开关行动、储能元件（如电感和电容）的充放电性情、负载的动态变化以及电路拓扑结构等多种因素共同产生。

电流纹波对电子系统性能有着遑急的影响，包括但不限于：

▍电磁干与（EMI）：电流纹波激发电的磁场变化，不仅会干与系统里面电路以及周围电子建筑。尤其对高机灵度建筑影响较大，可能导致通讯质地下落、数据额外，还会干与本人电源截止电路，激发误行动。

▍默契性指责：过大的电流纹波会指责系统默契性，导致电源输出不默契，影响建筑的平方驱动，严重时可能激发系统故障。

▍恶果指责：电流纹波会导致电路中的功率损耗加多。在开关电源中，电流纹波会使开关管在导通和关断俄顷产生尽头的能量损耗，指责电源迤逦恶果。

▍建筑寿命裁减：不息的电流纹波会使电子元件承受尽头的应力，裁减建筑寿命。

从其影响可知，纹波若出当今失当之处时时无益，需要尽量幸免。刻下，扼制和去除纹波的要领许多，但齐全放手极为贫窭。是以在制作电源时，咱们需要将纹波截止在允许鸿沟内，使其不影响环境和建筑；关于那些对纹波条目高的建筑 ，则要把纹波指责到更低的水平。

电流纹波的大小一般通过纹波所有来示意，纹波所有界说为纹波电流的峰峰值与平均电流的比值。该所有越小，标明电流波动幅度相对平均电流越小，电源输出电流的默契性越高。

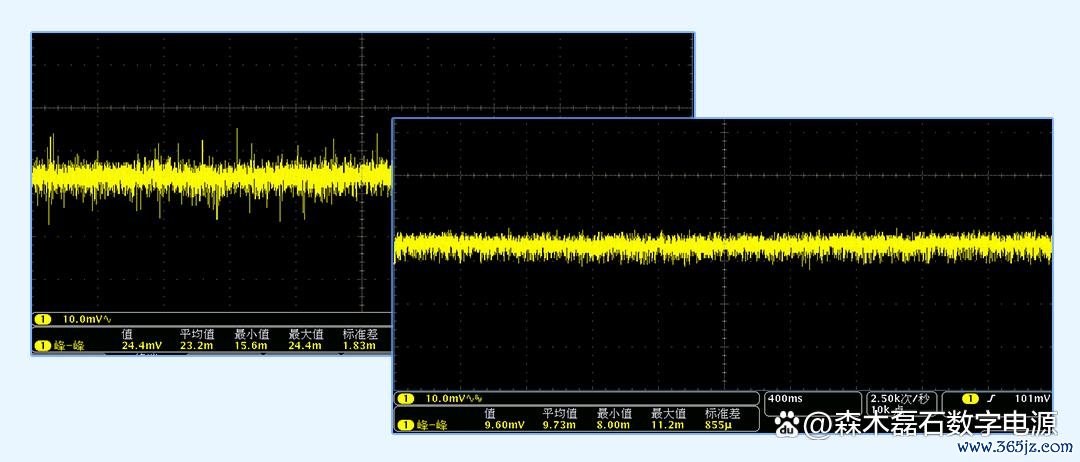

森木磊石 PPEC inside 数字电源系列产物发扬超卓。产物基于PPEC数字电源截止芯片开拓，不仅具备高精度、高默契度与高遵循迤逦的特色，还领有完善的保护功能。此外，该系列产物的电流纹波均优于1%，部分产物可达到0.01%，大概为精密电路提供默契可靠的电力营救，确保电路默契驱动，受到客户粗犷好评。

三、奈何指责电流纹波？

为了指责电流纹波对系统变成的影响，增强输出电流的默契性，不错采纳以下政策：

1、电路贪图优化

▍电源贪图：优化电源贪图决策，选用合适的拓扑结构,如继承多相交错决策，指责电流纹波。

▍软开关时期：继承 ZVS、ZCS 等软开关时期，可减少开关经过中的电压和电流尖峰，改善纹波。

▍滤波电路优化：

» 添加电容：加多恰当的电容到电路中，不错匡助平滑电流波形，指责电流纹波幅度。

» 增大滤波电容：通过继承电容并联口头减小电容等效ESR值，不错有用地减小纹波。

» 多级滤波利用：针对高频纹波，继承多级滤波或高频滤波器加以扼制。

2、截止政策

▍升迁开关频率：加多开关电源的开关频率不错减小电流纹波的频率因素，增强系统默契性。

▍闭环革新截止优化：合理录取闭环革新器的增益及积分所有，在革新器输出端增设对地赔偿集聚，扼制因革新器自激激发的纹波增大问题。

3、布局优化

▍PCB布局：在PCB贪图中，将电源和信号部分分开，用拒绝带或大面积地线拒绝，把稳纹波电流干与明锐信号。

▍布线优化：裁减高纹波电流旅途，用较宽电源线和地线，继承多层PCB密致耦合电源和地平面，指责电源纹波噪声。

▍接地贪图：低频电路用单点接地，高频电路用多点接地，以减少地环路干与或指责接地阻抗。

在电子半导体行业以及各类电路贪图利用中，电流纹波是不成幸免的景象，但不错通过截止和优化来减小其对电路的影响。在骨子利用中，咱们需笼统谈判各方面因素，衡量轻重，遴荐最合适的要领优化电流纹波性情，最猛进度幸免纹波电流带来的负面影响，提高产物可靠性和性能。
